圧空成形

圧空成形とは?

圧空成形による成形

圧空成形による成形

圧空成形とは、真空成形と同時に、圧縮空気(数バール)をかけ、より金型へ密着させて成形する方法で、単発真空成形同様に、多品種小ロット向けの成形として高く評価されています。
真空成形よりも精度が高い形状が得られ、射出成形にも劣らないシャープさ、形状が得られます。
また、使用する型も真空成形同様に、雄型もしくは雌型どちらか一方を使用します。

圧空成形の工程

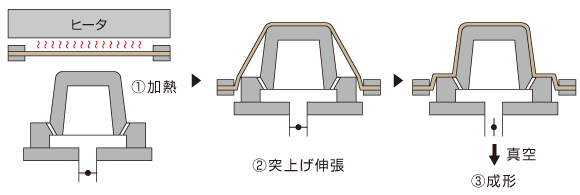

真空成形の工程図

圧空成形の工程

工程の写真を拡大してスライドで見る

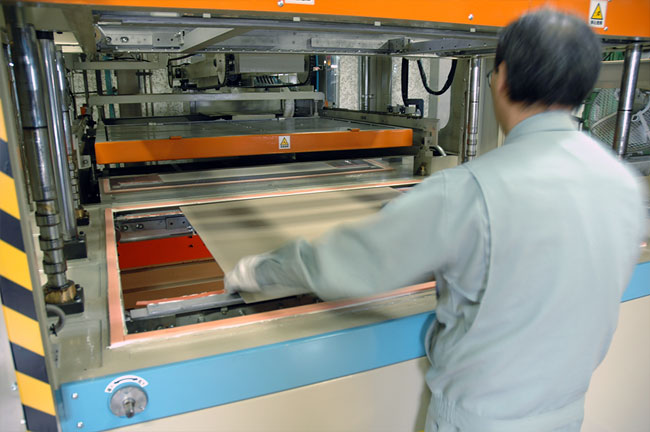

板材をセット

板材をセット

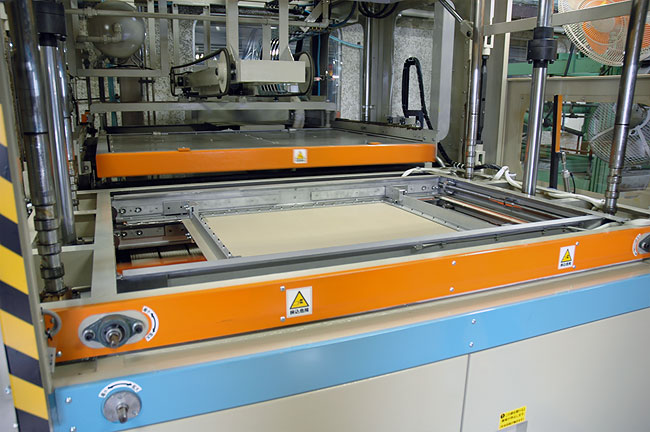

機械にセット・固定された状態

機械にセット・固定された状態

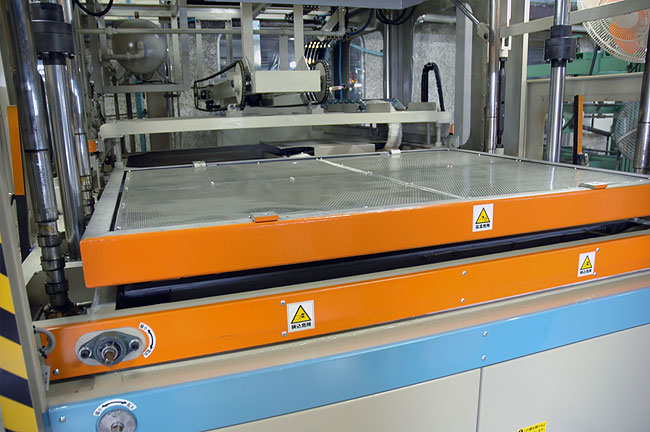

ヒーターによる加熱

ヒーターによる加熱

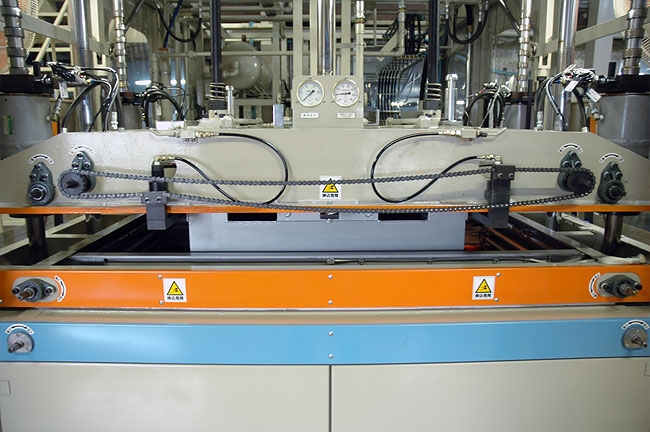

圧空成形中

圧空成形中

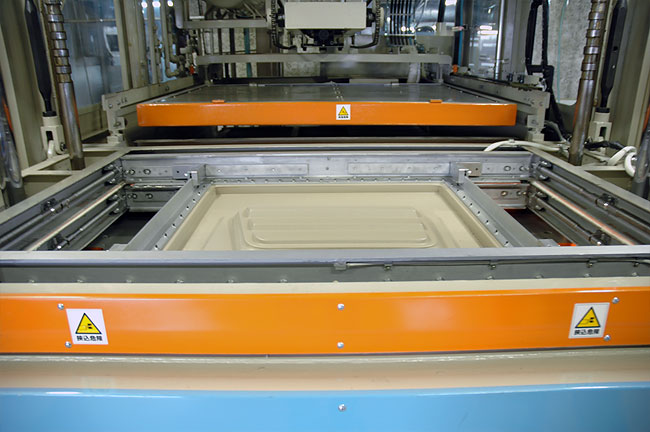

成形完了

成形完了

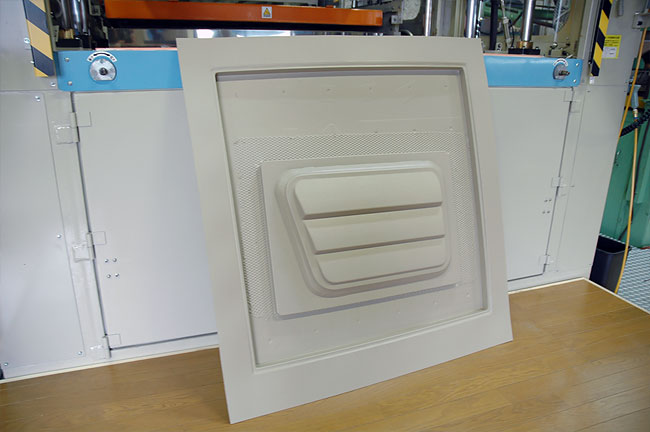

脱型

脱型

圧空成形の特徴

圧空成形機

圧空成形機

  • 単発成形同様に、多品種小ロット生産に適している
  • 真空成形と比べ、成形品の肉厚もより均一に保たれ、精度が高く射出成形と同等のシャープなデザインが可能
  • 真空成形と比べると、肉厚も均等にできる
  • 金型への投資が比較的低コスト(型費は射出成型よりも安く、真空成形より高くなります。)
  • 工期が短い(射出成型と比べ、設計から販売までの期間が短く済む)
  • 射出成形と比べ、要求の特性や生産ロットに応じた際、比較的修正が容易でコストを抑えることができる

代表的製品

  • 機械カバー
  • 自動車外装パーツ
  • 自動車内装パーツ

製品に使用する材料

ABS、PET、PP、PS、アクリル、ポリカーボネート

型に使用できる材料

試作・小ロット向け

木型・石膏・樹脂型(ケミカルウッドなど)、エポキシ樹脂

本生産・中ロット向け

アルミニウム
